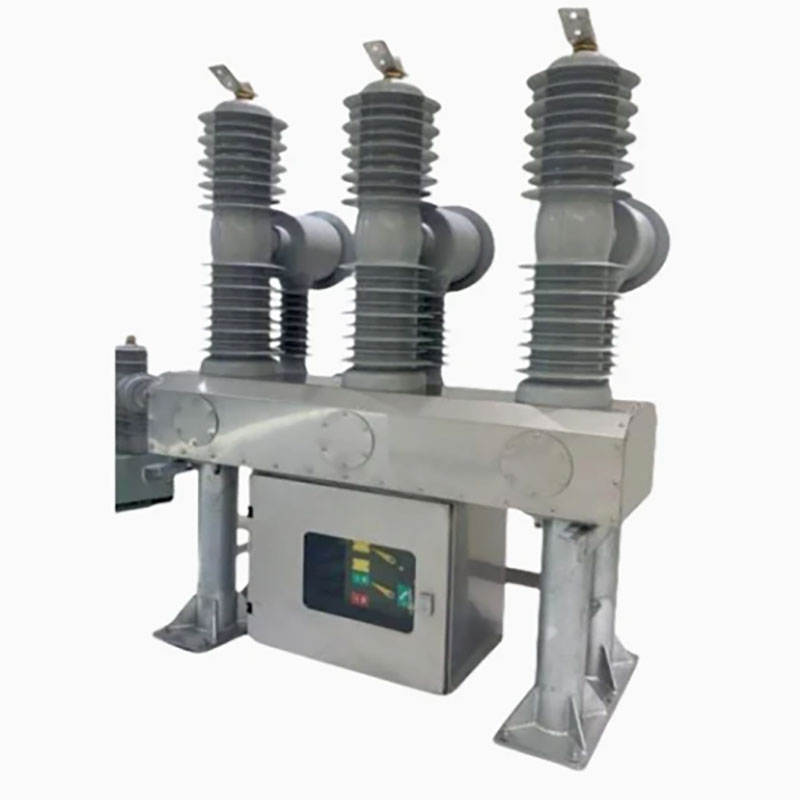

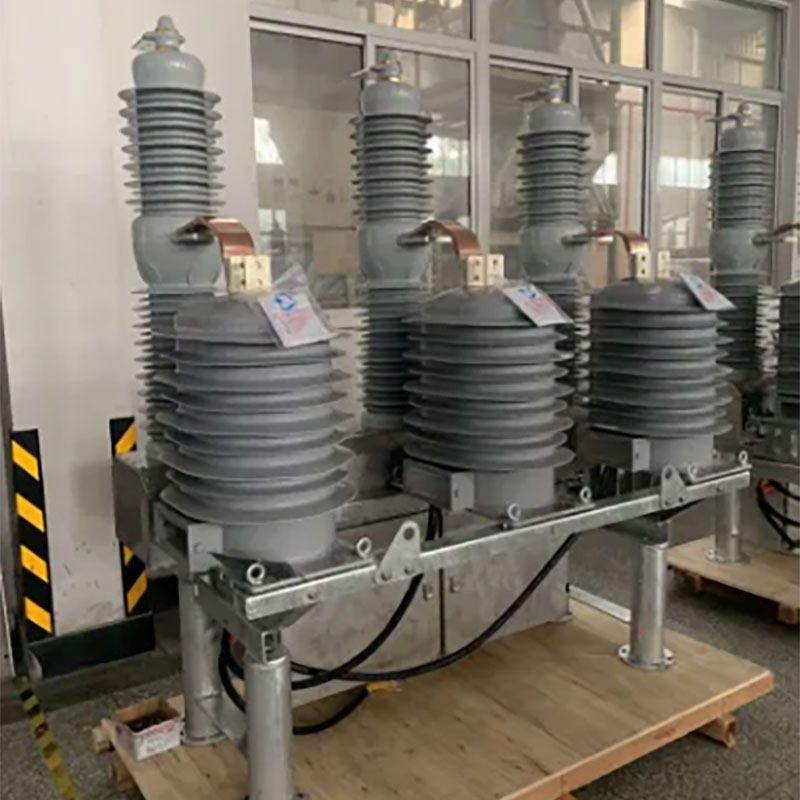

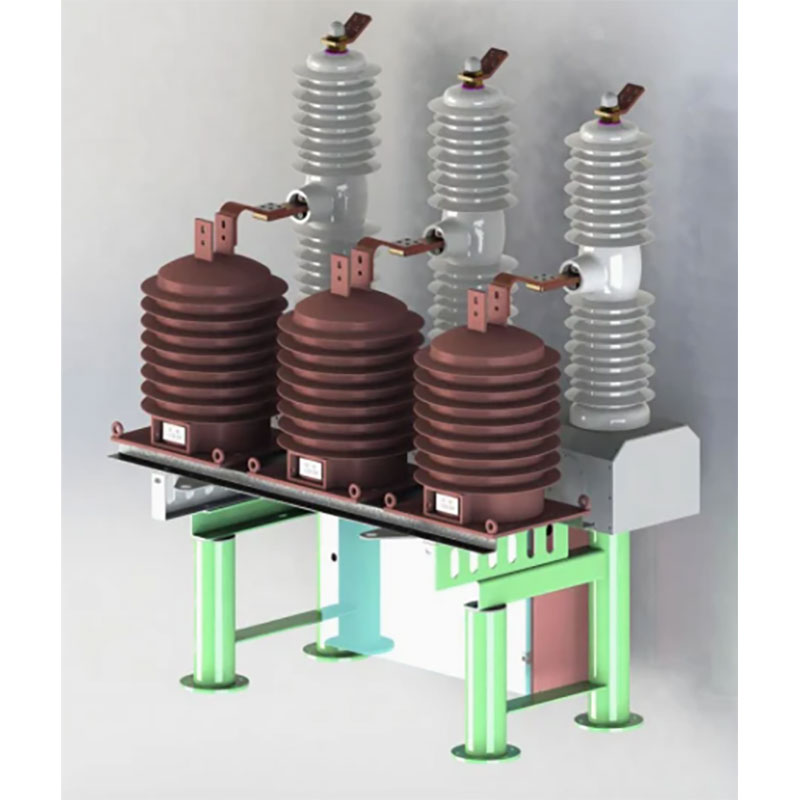

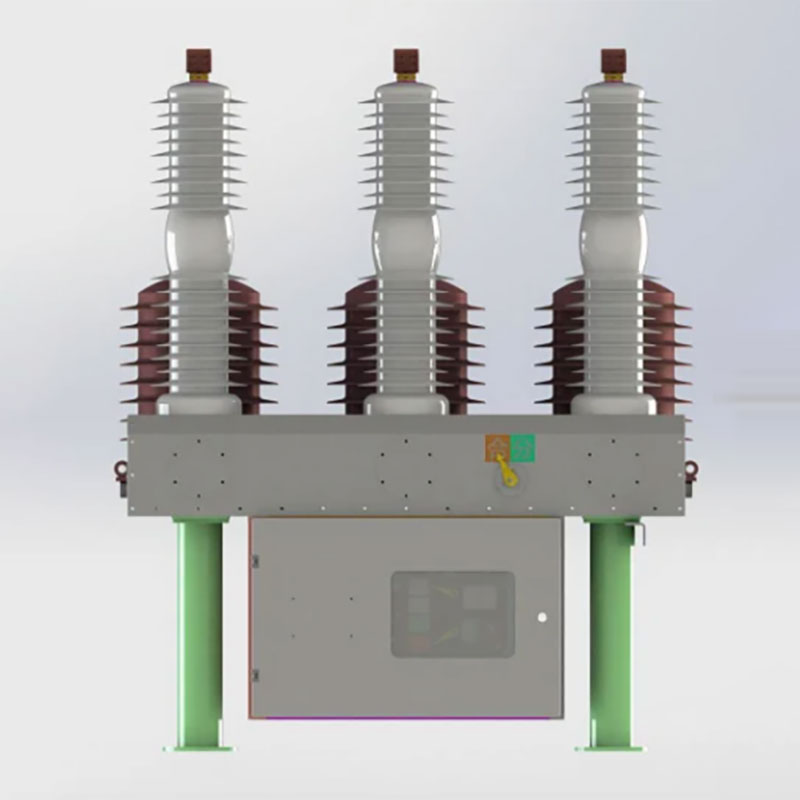

అవుట్డోర్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్

డాహు ఎలక్ట్రిక్ చేత తయారు చేయబడిన బహిరంగ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ రేటెడ్ వోల్టేజ్ 40.5 కెవి మరియు ఫ్రీక్వెన్సీ 50 హెర్ట్జ్ యొక్క బహిరంగ పంపిణీ యూనిట్, ఇది సబ్‌స్టేషన్ యొక్క ఫీడర్ వైపు మరియు సాధారణ రక్షణ, నియంత్రణ మరియు తరచూ స్విచ్ యొక్క ఆపరేషన్ అవసరమయ్యే పారిశ్రామిక మరియు మైనింగ్ ఎంటర్ప్రైజ్‌కి వర్తిస్తుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

సర్క్యూట్ బ్రేకర్ యొక్క ప్రధాన శరీరంలో వాక్యూమ్ విలుప్తత, సరళమైన నిర్మాణం, శక్తివంతమైన అంతరాయం కలిగించే సామర్ధ్యం మరియు సుదీర్ఘ సేవా జీవితం ఉన్నాయి. పోల్ ఎపోక్సీ రెసిన్ / సిలికాన్ రబ్బరు మిశ్రమ అవాహకంతో తయారు చేయబడింది, ఆయిల్ మరియు ఎస్ఎఫ్ 6 గ్యాస్ లేదు, ఈ ఘన ఇన్సులేటెడ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ పరిసరంగా స్నేహపూర్వకంగా రూపొందించబడింది.

మిశ్రమ ఇన్సులేషన్ నిర్మాణాన్ని ఉపయోగించిన తరువాత, అవుట్డోర్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ సాధారణ ఆపరేటింగ్ పరిస్థితులలో గాలి దూరం మరియు క్రీప్ దూరం యొక్క అవసరాలకు అనుగుణంగా ఉంటుంది మరియు సర్క్యూట్ బ్రేకర్ యొక్క పరిమాణాన్ని సమర్థవంతంగా తగ్గిస్తుంది, ప్రధాన వాహక లూప్ వాక్యూమ్ ఇంటర్‌రప్టర్ మరియు డైనమిక్ మరియు స్టాటిక్ కండక్టివ్ కనెక్షన్ సిలిండర్‌లో ఇన్సులేటింగ్ సిలిండర్‌లో వ్యవస్థాపించబడతాయి. ప్రధాన సర్క్యూట్ ఎలక్ట్రికల్ కనెక్షన్లు అన్నీ అధిక విశ్వసనీయతతో స్థిర కనెక్షన్లు.

ఉత్పత్తి వివరాలు

మాడ్యులర్ మెకానిజం

మాడ్యులర్ మెకానిజం డిజైన్, అత్యంత ప్రామాణిక నిర్మాణం;

యంత్రాంగం సమీకరించడం / విడదీయడం సులభం మరియు నిర్వహించడం సులభం;

తక్కువ సంఖ్యలో భాగాలతో అధిక విశ్వసనీయత

ఇంటిగ్రేటెడ్ ఛార్జింగ్ హ్యాండిల్, ఆపరేషన్ సౌకర్యవంతంగా మరియు సులభం చేస్తుంది

పాట్-టైప్ పోల్

ఎన్విరాన్మెంట్ ఫ్రెండ్లీ ఇన్సులేటింగ్ మెటీరియల్, PA66 తక్కువ బరువు, అధిక విద్యుద్వాహక పనితీరును అందిస్తుంది;

ఉత్పత్తి జీవిత చక్రం తర్వాత పునర్వినియోగపరచదగిన మరియు సులభంగా పారవేయడం;

ఖర్చుతో కూడుకున్నది మరియు నమ్మదగినది;

వాక్యూమ్ సర్క్యూట్ బ్రేకర్

IEC మరియు GB ప్రమాణాల అవసరాలను పూర్తిగా తీరుస్తుంది;

ఇంటర్‌లాకింగ్ పూర్తి చేయండి, దుర్వినియోగాన్ని నివారించండి మరియు ఆపరేషన్‌లో భద్రతను అందించండి;

మాడ్యులర్ డిజైన్, సంక్షిప్త డెలివరీ సమయం;

చిన్న ఓపెనింగ్ రీబౌండ్ మరియు అద్భుతమైన ప్రదర్శన;

పనితీరు ప్రయోజనం

ఉత్పత్తి ఒక బిస్టేబుల్ శాశ్వత అయస్కాంత ఆపరేటింగ్ మెకానిజంతో అమర్చబడి ఉంటుంది, యంత్రాంగం శాశ్వత అయస్కాంతంతో అమర్చబడి ఉంటుంది, శాశ్వత అయస్కాంతం ద్వారా హోల్డింగ్ శక్తిని అందించడానికి, స్విచ్ ఓపెన్ మరియు క్లోజ్డ్ స్థితిలో నిర్వహించబడుతుంది, తద్వారా సాంప్రదాయిక వసంత ఆపరేటింగ్ మెకానిజంతో పోలిస్తే, యాంత్రిక భాగాల సంఖ్య తగ్గుతుంది, ఇది చాలా తక్కువ, ఇది గొప్పది.

ప్రధాన సాంకేతిక వివరణ

సాంకేతిక పారామితులు
నటి	అంశం			యూనిట్	విలువ
1	రేటెడ్ వోల్టేజ్			kv	40.5
2	రేటెడ్ ఇన్సులేషన్ స్థాయి (సముద్ర మట్టం: 1000 మీ)	1 మిన్ పవర్ ఫ్రీక్వెన్సీ తట్టుకునేది వోల్టేజ్	పొడి పరీక్ష		95
			తడి పరీక్ష (భూమి వెలుపల ఇన్సులేషన్)		85
		మెరుపు ప్రేరణ తట్టుకుంటుంది వోల్టేజ్ (శిఖరం) 1.2/50US			200
3	రేటెడ్ కరెంట్			A	1600/2500
4	రేటెడ్ ఫ్రీక్వెన్సీ			Hz	50/60
5	రేట్ షార్ట్ సర్క్యూట్ బ్రేకింగ్ కరెంట్			ది	31.5
6	రేటెడ్ ఆపరేషన్ సీక్వెన్స్			O-0.3S-CO-180S- కో -180 ఎస్-సి
7	రేటెడ్ షార్ట్ సర్క్యూట్ బ్రేకింగ్ కరెంట్ బ్రేకింగ్ టైమ్స్			సార్లు	20
8	రేటెడ్ షార్ట్ సర్క్యూట్ క్లోజింగ్ కరెంట్ (పీక్)			ది	80
9	రేటెడ్ పీక్ కరెంట్‌ను తట్టుకుంటుంది				50
10	రేట్ తక్కువ సమయం కరెంట్‌ను తట్టుకుంటుంది				31.5
11	పూర్తిగా బ్రేకింగ్ సమయం			S	<0.125
12	రేట్ షార్ట్ సర్క్యూట్ వ్యవధి				4
13	యాంత్రిక జీవితం			సార్లు	10000
14	రేటెడ్ ఆపరేటింగ్ వోల్టేజ్ మరియు సహాయక సర్క్యూట్ రేట్ వోల్టేజ్			V	110/220

సర్క్యూట్ బ్రేకర్ యొక్క యాంత్రిక లక్షణ పారామితులు

నటి	అంశం	యూనిట్	విలువ
1	సంప్రదింపు క్లియరెన్స్	mm	18 ± 1
2	ఓవర్‌ట్రావెల్ సంప్రదించండి	mm	6 ± 1
3	ఓపెనింగ్ స్పీడ్	M/s	1.6 ± 0.2
4	ముగింపు వేగం	M/s	0.8 ± 0.2
5	మూడు దశల ప్రారంభ మరియు ముగింపు యొక్క ఏకకాలంలో	ఎంఎస్	≤2
6	దశ దూరం	mm	680 ± 2
7	సంప్రదింపు ముగింపు బౌన్స్ సమయం	ఎంఎస్	≤3
8	ప్రతి దశ వాహక సర్క్యూట్ నిరోధకత	బేబీ	≤60
9	ముగింపు సమయం	ఎంఎస్	25 ~ 60
10	ప్రారంభ సమయం	ఎంఎస్	20 ~ 50
11	రేటెడ్ పవర్ ఫ్రీక్వెన్సీ ఆఫ్ ఎనర్జీ స్టోరేజ్ మోటారు	W	110
12	ఎనర్జీ స్టోర్ మోటారు యొక్క రేటెడ్ వోల్టేజ్	V	220
13	Max./min.motor వోల్టేజ్		120%/80%
14	రేట్ క్లోజింగ్ ఆపరేటింగ్ వోల్టేజ్		220
15	MAX./min. ఆపరేటింగ్ వోల్టేజ్ మూసివేయడం		120%/80%
16	రేటెడ్ ఓపెనింగ్ ఆపరేటింగ్ వోల్టేజ్		220
17	MAX./min. ఆపరేటింగ్ వోల్టేజ్ ఓపెనింగ్		120%/65%

ఆపరేటింగ్ మెకానిజం యొక్క సాంకేతిక పారామితులు
నటి	అంశం		యూనిట్	విలువ
1	రేట్ ఆపరేటింగ్ వోల్టేజ్	ట్రిప్పర్ తెరవడం	V	AC220
		ట్రిప్పర్ మూసివేయడం		AC220
2	రేటెడ్ రెసిస్టెన్స్	ట్రిప్పర్ తెరవడం	Ω	56
		ట్రిప్పర్ మూసివేయడం		56
3	రేట్ అవుట్పుట్ పవర్ ఫ్రీక్వెన్సీ	ట్రిప్పర్ తెరవడం	W	320
		ట్రిప్పర్ మూసివేయడం
4	మోటారుగా నిల్వ ఉండే శక్తి శక్తి			110
5	మోటారు శక్తి నిల్వ యొక్క రేటెడ్ వోల్టేజ్		V	AC220
6	శక్తి నిల్వ సమయం		S	≤10
