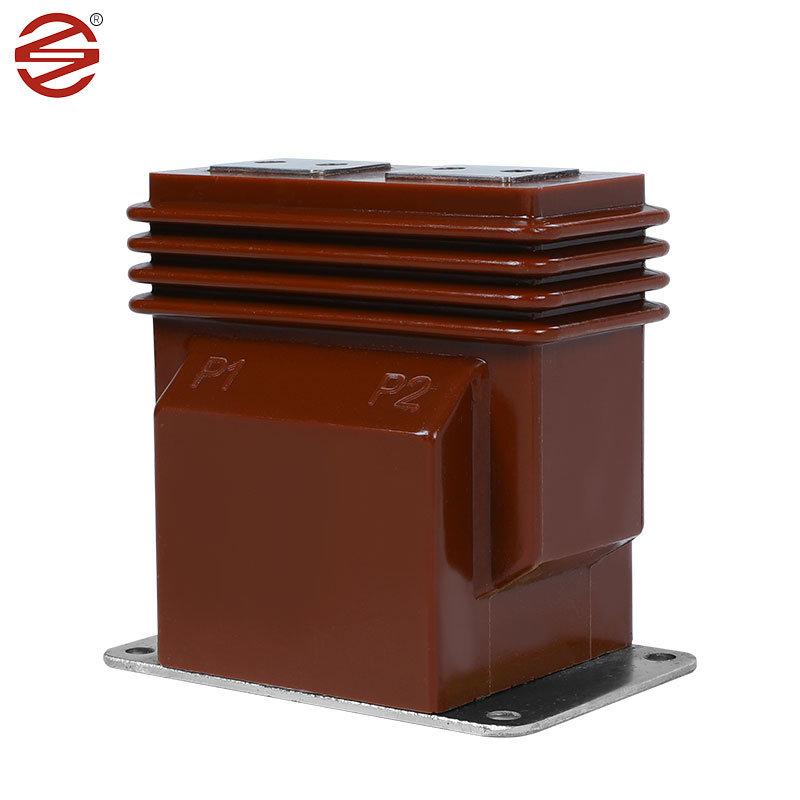

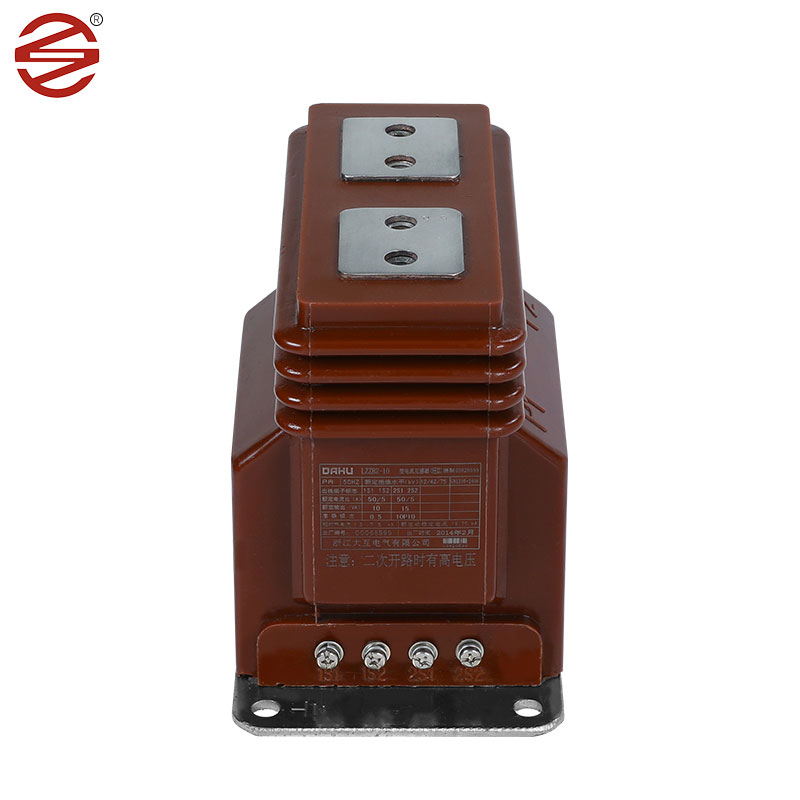

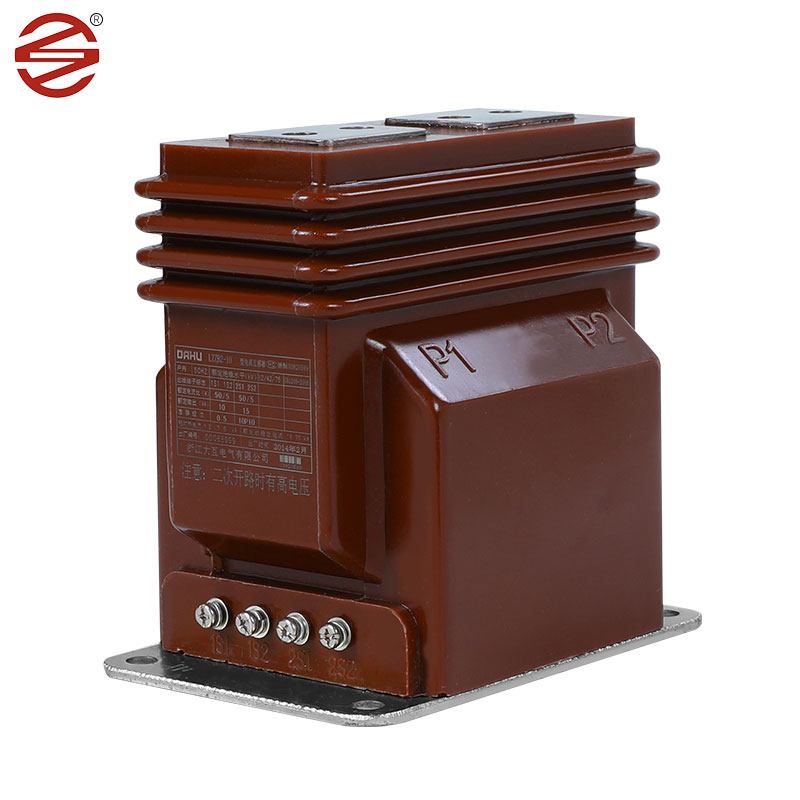

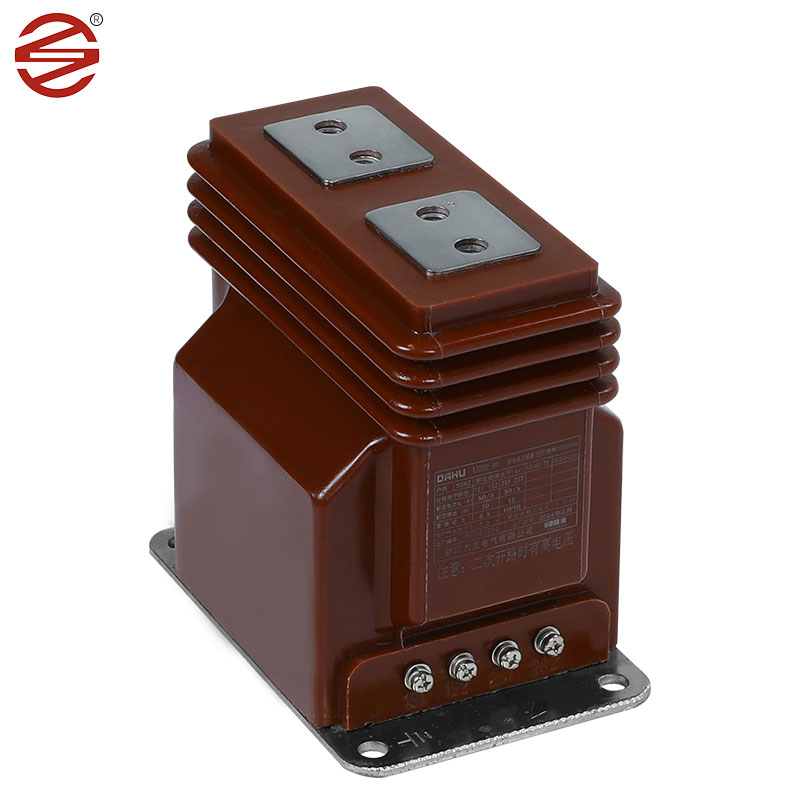

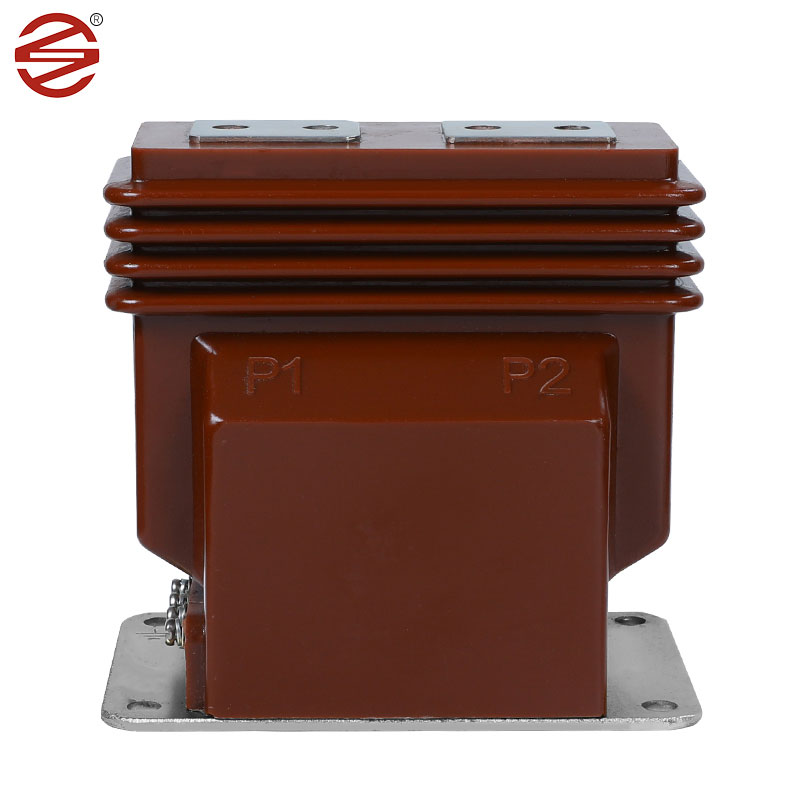

ఎలక్ట్రిక్ 10kv కరెంట్ ట్రాన్స్ఫార్మర్ ఇండోర్ స్విచ్ క్యాబినెట్లలో కీలక పాత్ర పోషిస్తుంది, ప్రస్తుత కొలత, విద్యుత్ శక్తి పర్యవేక్షణ మరియు సింగిల్-ఫేజ్ మరియు త్రీ-ఫేజ్ AC సిస్టమ్లలో రక్షిత రిలేయింగ్ కోసం బలమైన పరిష్కారాలను అందిస్తుంది. ఈ వ్యవస్థలు 50Hz లేదా 60Hz పౌనఃపున్యాల వద్ద సజావుగా పనిచేస్తాయి, 12kV వరకు చేరే పరికరాల వోల్టేజీలతో విస్తృత శ్రేణి విద్యుత్ అవసరాలను తీర్చడం.
కోల్డ్-రోల్డ్ సిలికాన్ స్టీల్ షీట్లు: 10kV కరెంట్ ట్రాన్స్ఫార్మర్లు సాధారణంగా కోల్డ్ రోల్డ్ సిలికాన్ స్టీల్ షీట్లను వాటి కోర్ కోసం ఉపయోగిస్తాయి. ఈ పదార్థాలు అధిక పారగమ్యత మరియు తక్కువ కోర్ నష్టం వంటి అద్భుతమైన అయస్కాంత లక్షణాలను కలిగి ఉంటాయి, సమర్థవంతమైన శక్తి బదిలీ మరియు కనిష్ట శక్తి వెదజల్లడానికి భరోసా ఇస్తాయి.
ఎపాక్సీ రెసిన్: ఎపాక్సీ రెసిన్ అనేది 10kV కరెంట్ ట్రాన్స్ఫార్మర్లకు దాని అత్యుత్తమ విద్యుద్వాహక లక్షణాలు మరియు యాంత్రిక బలం కారణంగా ఒక ప్రాధాన్య నిరోధక పదార్థం.
రాగి : రాగి కండక్టర్లు సాధారణంగా 10kV కరెంట్ ట్రాన్స్ఫార్మర్లలో వైండింగ్లకు ఉపయోగిస్తారు. ఈ పదార్థాలు అధిక విద్యుత్ వాహకత మరియు యాంత్రిక మన్నికను అందిస్తాయి, కార్యాచరణ ఒత్తిళ్లను తట్టుకుంటూ ప్రస్తుత సంకేతాలను సమర్థవంతంగా ప్రసారం చేయడానికి వీలు కల్పిస్తాయి.
మెటీరియల్ (ఎపోక్సీ రెసిన్): 10kV కరెంట్ ట్రాన్స్ఫార్మర్లు ఎపాక్సీ రెసిన్తో చేసిన ఎన్క్లోజర్లలో ఉంచబడ్డాయి. ఎపాక్సీ రెసిన్ అద్భుతమైన ఇన్సులేషన్ లక్షణాలను కలిగి ఉంది, సర్క్యూట్ యొక్క సురక్షిత ఆపరేషన్ను నిర్ధారించడానికి, కరెంట్ లేదా వోల్టేజ్ క్రాసింగ్ను సమర్థవంతంగా నిరోధించగలదు. ఇది అధిక ఉష్ణోగ్రత నిరోధకతను కలిగి ఉంటుంది మరియు అధిక ఉష్ణోగ్రత వాతావరణంలో పని అవసరాలకు అనుగుణంగా ఉంటుంది.
ఇది మంచి తుప్పు నిరోధకతను కలిగి ఉంటుంది, కొన్ని రసాయన పదార్ధాల కోతను నిరోధించగలదు మరియు ట్రాన్స్ఫార్మర్ యొక్క సేవా జీవితాన్ని పొడిగించగలదు. ఇది మంచి సీలింగ్ పనితీరును కలిగి ఉంటుంది, కాబట్టి ఎపోక్సీ ట్రాన్స్ఫార్మర్ సాధారణంగా మంచి వాటర్ప్రూఫ్ మరియు తేమ-ప్రూఫ్ పనితీరును కలిగి ఉంటుంది మరియు తేమలో ఉపయోగించడానికి అనుకూలంగా ఉంటుంది. పర్యావరణాలు. సాంప్రదాయ చమురు-మునిగిపోయిన ట్రాన్స్ఫార్మర్లతో పోలిస్తే, ఎపాక్సీ ట్రాన్స్ఫార్మర్లు సాధారణంగా తక్కువ బరువును కలిగి ఉంటాయి మరియు ఇన్స్టాల్ చేయడం మరియు నిర్వహించడం సులభం.
1. | అప్లికేషన్ | మీటరింగ్ |
2. | సంస్థాపన | ఇండోర్. |
3. | నిర్మాణం | పొడి రకం ఎపోక్సీ రెసిన్ తారాగణం |
4. | ఇన్సులేషన్ | తారాగణం రెసిన్ |
5. | దశ సంఖ్య | సింగిల్ |
6. | రేట్ చేయబడిన ఫ్రీక్వెన్సీ | 50Hz |
7. | సిస్టమ్ ప్రైమరీ రేటెడ్ వోల్టేజ్ | |
11 kV దశ నుండి దశ | ||
8. | గరిష్ట సిస్టమ్ వోల్టేజ్ | 12kV దశ నుండి దశ |
9. | సిస్టమ్ ఎర్తింగ్ | ఎఫెక్టివ్గా ఎర్త్ అయింది |
10. | ప్రాథమిక ఇన్సులేషన్ స్థాయి(1.2/50μ సె.) | 75 కి.వి |
11. | పవర్ ఫ్రీక్వెన్సీ తట్టుకోగల వోల్టేజ్ (1 నిమి.50 Hz). |
28 కి.వి |
12. 13. |
నిష్పత్తి: 11kV ఫీడర్ ప్రాథమిక |
10-20/5A సిన్లే వైండింగ్ |
14. | సెకండరీ | సింగిల్ వైండింగ్ |
15. | ఖచ్చితత్వం తరగతి | కొలత కోసం 0.2/0.2S |
16. | భారం: ఎ) కొలత కోసం |
7.5-10 VA |
17. | షార్ట్ టైమ్ కరెంట్ రేటింగ్ | 1 సెకనుకు కనీసం 10 kA. |
18. | విస్తరించిన ప్రస్తుత రేటింగ్ | 120% రేటెడ్ కరెంట్ |
19. | ఓవర్ కరెంట్ రేటింగ్ | <10A |
20. | క్రీపేజ్ దూరం | 25 mm/KV(కనిష్ట) |
21. | ప్రామాణికం | డిజైన్, తయారీ, టెస్టింగ్, ఇన్స్టాలేషన్ మరియు పనితీరు అనుగుణంగా ఉండాలి IEC 61869-1 & IEC యొక్క తాజా సంచికలు 61869-2. |
