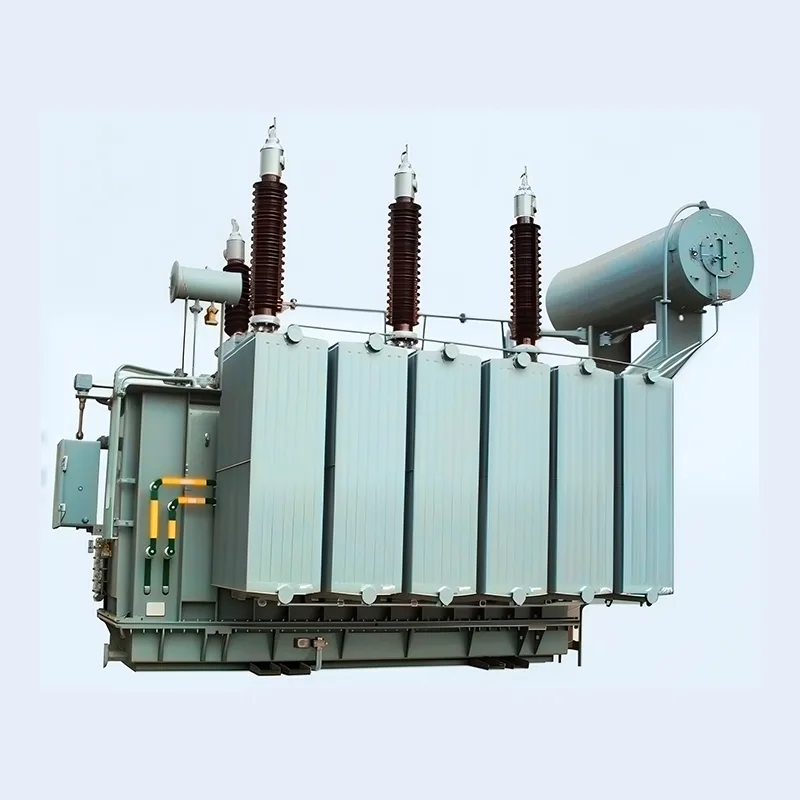

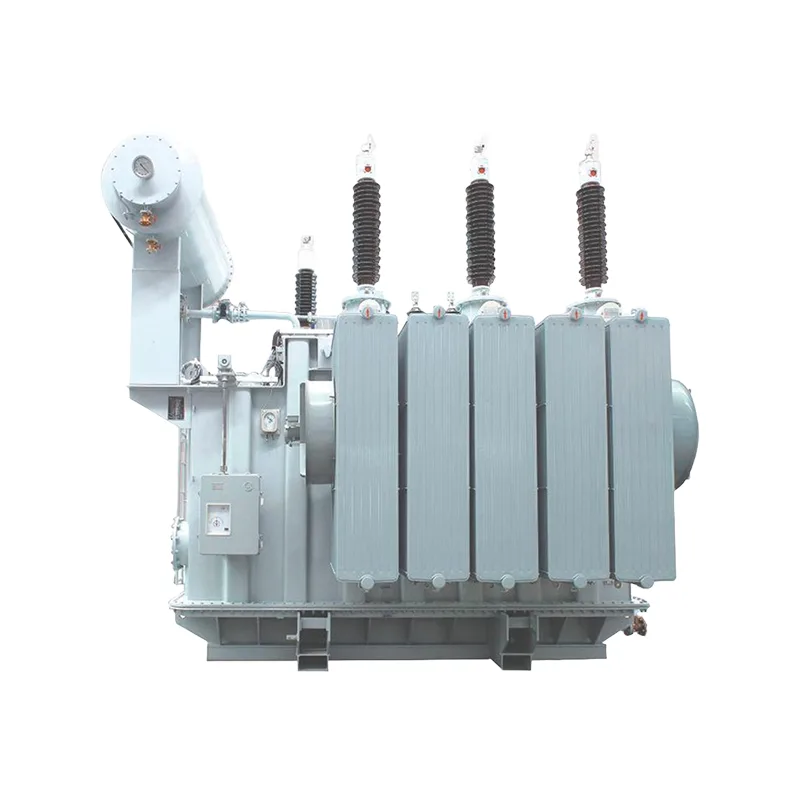

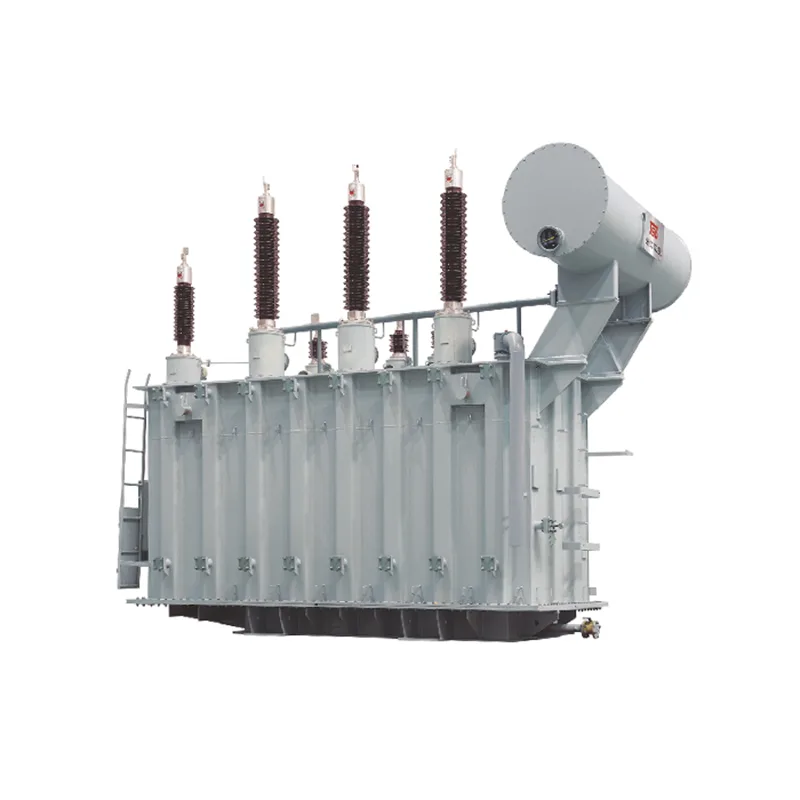

110KV ఆయిల్-ఇమ్మర్స్డ్ పవర్ ట్రాన్స్‌ఫార్మర్

Dahu Electric చైనాలో 110KV ఆయిల్-ఇమ్మర్స్డ్ పవర్ ట్రాన్స్‌ఫార్మర్‌ల యొక్క ప్రొఫెషనల్ తయారీదారు మరియు సరఫరాదారు. ఈ ఉత్పత్తి అత్యంత స్థిరమైనది, ఖర్చుతో కూడుకున్నది మరియు పనితీరులో విశ్వసనీయమైనది మరియు పవర్ ప్లాంట్లు, సబ్‌స్టేషన్‌లు, అలాగే పెద్ద పారిశ్రామిక, మైనింగ్ మరియు పెట్రోకెమికల్ ఎంటర్‌ప్రైజెస్‌లకు అనుకూలంగా ఉంటుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

ఉత్పత్తి వివరాలు

1. అధిక పీడన ట్రాన్స్‌ఫార్మర్, జపనీస్ తోషిబా విశ్లేషణ సాఫ్ట్‌వేర్ మరియు మా కంపెనీ ప్రత్యేక గణన మరియు ధ్రువీకరణ విధానాలను ఉపయోగించండి. ఉత్పత్తి పనితీరును నిర్ధారించడానికి, మేము 110KV ఆయిల్-ఇమ్మర్స్డ్ పవర్ ట్రాన్స్‌ఫార్మర్ కోర్, కాయిల్, మెషిన్ బాడీ, లీడ్ వైర్, ఆయిల్ ట్యాంక్ మరియు మెషిన్ యొక్క ఇతర భాగాలను డిజైన్ చేసి పరీక్షిస్తాము.

2. మా ఉత్పత్తి SSZ11-40000/110 షార్ట్-సర్క్యూట్ బేరింగ్ కెపాసిటీ మరియు నేషనల్ ట్రాన్స్‌ఫార్మర్ క్వాలిటీ సూపర్‌విజన్ మరియు ఇన్‌స్పెక్షన్ సెంటర్ యొక్క అన్ని రొటీన్ టైప్ టెస్ట్‌లలో ఉత్తీర్ణత సాధించింది.

3. ఈ ఉత్పత్తి స్థిరత్వం, ఆర్థిక వ్యవస్థ, విశ్వసనీయత మరియు పర్యావరణ పరిరక్షణ యొక్క లక్షణాలను కలిగి ఉంది మరియు పవర్ ప్లాంట్లు, సబ్‌స్టేషన్‌లు మరియు పెద్ద పారిశ్రామిక, మైనింగ్ మరియు పెట్రోకెమికల్ ఎంటర్‌ప్రైజెస్‌లకు అనుకూలంగా ఉంటుంది.

ఉత్పత్తి ప్రయోజనాలు

1, పూర్తిగా మూసివేసిన మరియు ఇన్సులేట్ చేయబడిన నిర్మాణం వ్యక్తి యొక్క భద్రతకు హామీ ఇస్తుంది.

2, నెట్‌వర్క్ నష్టం మరియు ఆపరేషన్ వ్యయాన్ని తగ్గించడానికి ఆర్థిక మరియు సమర్థవంతమైనది.

3,110KV ఆయిల్-ఇమ్మర్స్డ్ పవర్ ట్రాన్స్‌ఫార్మర్ రింగ్ నెట్‌వర్క్‌కు మాత్రమే కాకుండా టెర్మినల్‌కు కూడా ఉపయోగించబడుతుంది.

4, తక్కువ నష్టం, తక్కువ శబ్దం, ఉన్నతమైన పనితీరు.

5, తక్కువ ఉష్ణోగ్రత, ఓవర్‌లోడ్ సామర్థ్యం.

6, ట్రాన్స్ఫార్మర్ ప్రత్యేక నిర్మాణాన్ని అవలంబిస్తుంది మరియు దాని అత్యుత్తమ ప్రయోజనాలు అధిక నాణ్యత.

సాంకేతిక పరామితి

NVTCతో 6300kVA~120000kVA రెండు వైండింగ్ ట్రాన్స్‌ఫార్మర్

రేట్ చేయబడిన సామర్థ్యం (kVA)	రేట్ చేయబడిన వోల్టేజ్ మరియు ట్యాపింగ్ పరిధి			వెక్టర్ సమూహం	నో-లోవా చెడ్డ కరెంట్ (%)	ఇంపెడెన్స్ వోల్టేజ్ (%)	లోడ్ లేని నష్టాలు (kW)	లోడ్ నష్టాలపై (kW)
రేట్ చేయబడిన సామర్థ్యం (kVA)	అధిక వోకేజ్	ట్యాపింగ్ పరిధి	తక్కువ వోల్టేజ్	వెక్టర్ సమూహం	నో-లోవా చెడ్డ కరెంట్ (%)	ఇంపెడెన్స్ వోల్టేజ్ (%)	లోడ్ లేని నష్టాలు (kW)	లోడ్ నష్టాలపై (kW)
6300	110,121	*2x2.5%	6.3,6.6, 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

NVTCతో 6300kVA~100000kVA మూడు వైండింగ్ ట్రాన్స్‌ఫార్మర్

రేట్ చేయబడింది సామర్థ్యం (kVA)	రేట్ చేయబడిన వోల్టేజ్ మరియు ట్యాపింగ్ పరిధి			వెక్టర్ grOA	నో-లోండ్ కరెట్ (%)	ఇంపెడెన్స్ వోల్టేజ్ (%)		నో-లోడ్ నష్టాలు (kW)	లోడ్ మీద నష్టాలు (kW)
రేట్ చేయబడింది సామర్థ్యం (kVA)	అధిక వోల్టేజ్	మీడియం వోల్టేజ్	తక్కువ వోల్టేజ్	వెక్టర్ grOA	నో-లోండ్ కరెట్ (%)	అడుగు పైకి	దిగిపో	నో-లోడ్ నష్టాలు (kW)	లోడ్ మీద నష్టాలు (kW)
6300	110=2* 2.5%,121 *2x2.5%	35,38.5	6.3,6.6, 10.5,11	YNyn0d11	0.82	HV-MV: 17.5-18.5 HV-LV:10.5 MV~LV:6.5	HV-MV:10.5 HV-LV: 17.5-18.5 MV-LV:6.5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

OLTCతో 6300kVA~100000kVA రెండు వైండింగ్ ట్రాన్స్‌ఫార్మర్

రేట్ చేయబడింది సామర్థ్యం (kVA)	రేట్ చేయబడిన వోలిటేజ్ మరియు ట్యాపింగ్ పరిధి			వెక్టర్ సమూహం	నో-ఓడ్ ప్రస్తుత (%)	ఇంపెడెన్స్ వోటేజ్ (%)	నష్టం లేదు నష్టాలు (kW)		లోడ్ నష్టాలపై (kW)
	హైవీటేజీ	ట్యాపింగ్ పరిధి	తక్కువ వోల్టేజ్ 0
6300	110	*8x 1.25%	6.3,6.6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

OLTCతో 6300kVA~100000kVA మూడు వైండింగ్ ట్రాన్స్‌ఫార్మర్

రేట్ చేయబడింది సామర్థ్యం (kVA)	రేట్ చేయబడిన వోల్టేజ్ మరియు ట్యాపింగ్ పరిధి			వెక్టర్ గ్రూ.పి	నో-లోడ్ ప్రస్తుత (%)	ఇంపెడెన్స్ వోల్టేజ్ (%)	నో-లోడ్ నష్టాలు (kW)	లోడ్ మీద నష్టాలు (kW)
రేట్ చేయబడింది సామర్థ్యం (kVA)	హైవిసిటేజ్	మధ్యస్థ వోల్టేజ్	తక్కువ వాల్టేజీ	వెక్టర్ గ్రూ.పి	నో-లోడ్ ప్రస్తుత (%)	ఇంపెడెన్స్ వోల్టేజ్ (%)	నో-లోడ్ నష్టాలు (kW)	లోడ్ మీద నష్టాలు (kW)
6300	110 ± 8x 12.5%	35,37.38.5	6.3,6.6, 10.5.11	YNyn0d11	0.95	HV-MV:10.5 HV-LV:17.5~18.5 MV-LV:6.5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
